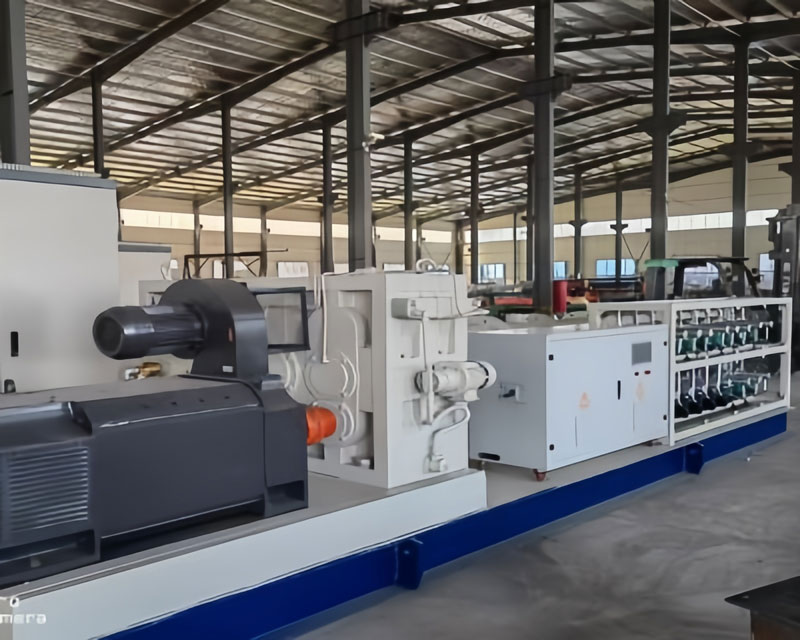

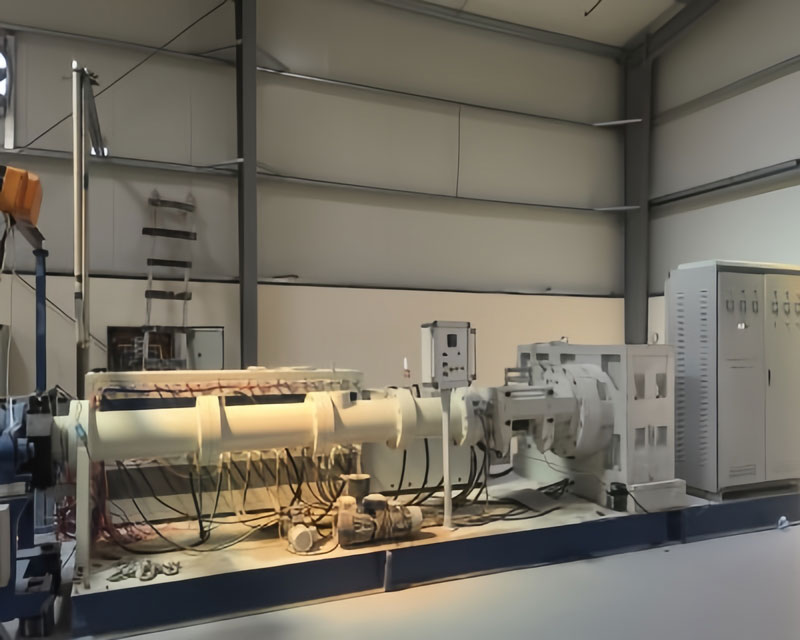

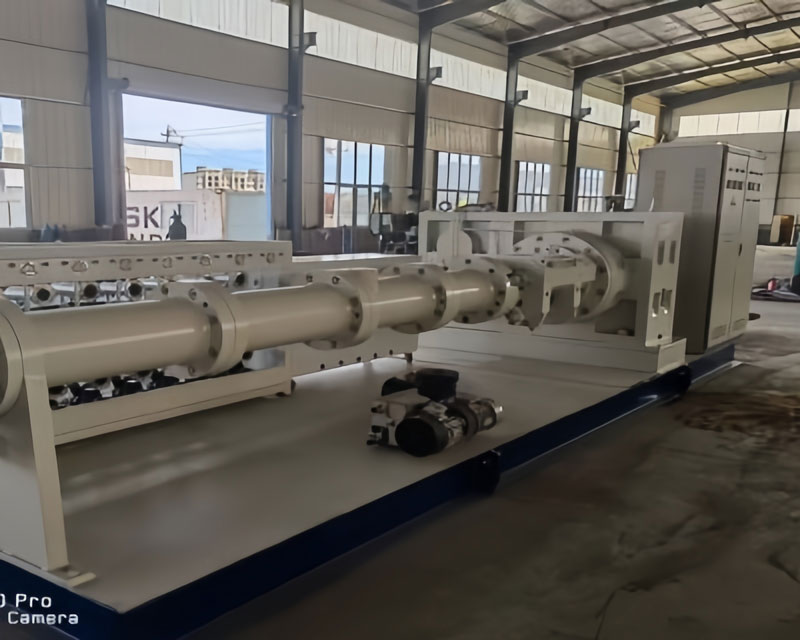

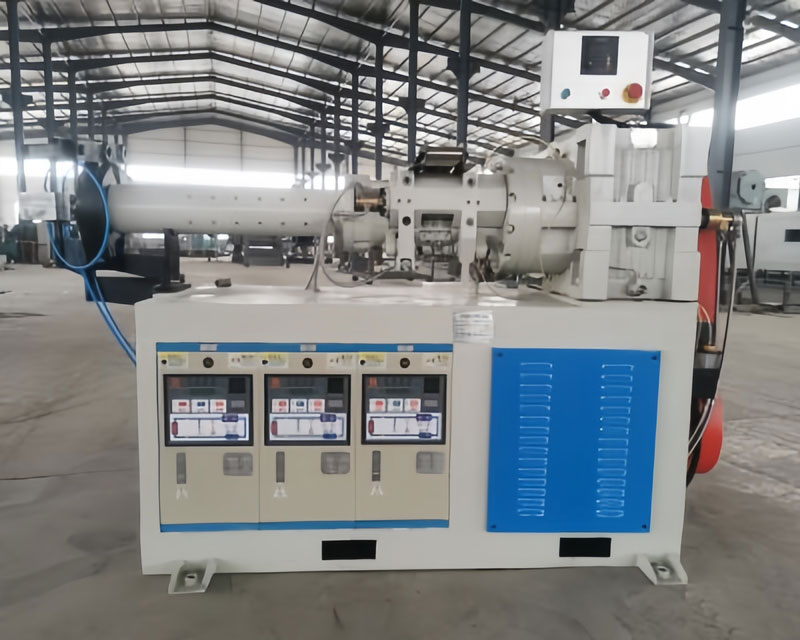

　　橡胶销钉式挤出机

　　高效节能 · 塑化效果好 · 胶料温度低

一、产品描述

　　橡胶销钉式挤出机是一种高效、节能的橡胶混炼与挤出设备。它通过在传统挤出机的机筒上加装多排销钉，对胶料进行强烈的剪切、搅拌和重塑，从而显著提升了胶料的塑化质量、混合均匀度和挤出效率，同时能有效控制胶料温度。是现代橡胶加工行业中不可或缺的关键设备之一。

　　工作原理：销钉式挤出机通过在机筒的一定部位上安装数排销钉，胶料在这些销钉的作用下做横向运动、分流运动和旋转运动，实现高效混炼和挤出。

二、设备优点（核心卖点）

　　卓越的混炼效果：机筒上安装的数排销钉能深入胶料中，打乱胶料的层流，产生强烈的分流、剪切和旋转运动，有效打破胶团，使填充剂和配合剂分散更均匀，塑化效果极佳。

　　高挤出效率与稳定性：销钉的搅动作用减少了胶料在螺槽中的回流，提高了输送效率，因此挤出量比普通冷喂料挤出机更大。挤出的胶料致密性好，尺寸稳定，收缩率小。

　　低温挤出，节能高效：在达到相同塑化效果的前提下，销钉式结构比单纯依靠螺杆剪切产生的热量更低，避免了胶料因过热而焦烧的风险，提高了产品质量，同时降低了能耗。

　　适应性强：能够处理多种配方的胶料，对吃料和混炼困难的胶料（如高填充配方）也有很好的适应性。

　　智能化控制：配备先进的温控系统和电控系统，可精确控制各段温度、螺杆转速等工艺参数，操作简便，自动化程度高。

　　提供交钥匙服务：

　　我们提供从设备设计、制造、安装、调试到人员培训的全套交钥匙工程服务，确保客户能够快速投入生产并达到预期效果。

三、技术参数表

参数名称	单位	规格型号 SJ-90	规格型号 SJ-120	规格型号 SJ-150
螺杆直径	mm	90	120	150
长径比 (L/D)	-	12:01	14:01	16:01
生产能力	kg/h	300-500	600-900	1000-1500
主电机功率	kW	75	132	200
螺杆转速	rpm	5-45	5-40	5-35
加热方式	-	电加热+水冷却（分段控制）	电加热+水冷却（分段控制）	电加热+水冷却（分段控制）
温度控制精度	℃	±1
外形尺寸(长×宽×高)	m	4.5×1.5×2.0	5.5×1.8×2.2	6.5×2.0×2.5
设备重量	t	约4.5	约7.2	约10.5

四、配方表

原料名称	轮胎胎面胶配方 (phr)	密封条配方 (phr)	防水卷材配方 (phr)
天然橡胶 (NR)	70	30	50
丁苯橡胶 (SBR)	30	50	30
三元乙丙橡胶 (EPDM)	-	20	20
炭黑 (N330)	50	40	45
白炭黑	10	15	10
芳烃油	8	12	10
氧化锌	4	5	4
硬脂酸	2	1.5	2
防老剂	2.5	2	2.5
促进剂	1.2	1.5	1.2
硫磺	1.8	2	1.8

五、设备清单

序号	设备名称	规格型号	数量	备注
1	主电机	根据型号配置	1台	变频调速
2	减速机	硬齿面齿轮减速	1台	传动效率≥96%
3	喂料装置	冷喂料	1套	带安全防护
4	机筒	双金属衬套	1套	分段式，带加热冷却
5	螺杆	38CrMoALA	1根	氮化处理，硬度HV≥950
6	销钉	特殊合金钢	多排	可调节位置
7	机头	根据产品定制	1套	带过滤网装置
8	温控装置	PID智能控制	1套	分段控制，精度±1℃
9	电控系统	PLC+触摸屏	1套	西门子/三菱品牌
10	机架	Q235钢材	1套	表面喷塑处理
11	液压换网装置	可选配	1套	快速换网，不停机

六、工艺流程图

　　橡胶销钉式挤出机工艺流程

　　胶料准备 → 自动喂料 → 销钉式挤出机挤出 → 机头成型 → 冷却定型 → 牵引 → 切割 → 检验 → 包装入库

　　注：实际流程图应包含更详细的设备连接和工艺参数

七、应用领域

　　轮胎制造：胎面、胎侧、三角胶等半成品的挤出。

　　密封制品：汽车门窗密封条、建筑密封条等。

　　建材领域：防水卷材、橡胶止水带等。

　　管带制品：各种型号的胶管、输送带覆盖胶等。

　　配套供料：可作为压延生产线的前道供料设备。

八、关于我们

　　总部：中国山东，成立于2014年,规模：3个分厂，2大产业园，100+员工，10年+专业经验

　　市场分布：国内：35%，北美：9%，南亚/南美/东欧/中东：各占7%~5%

　　服务承诺：，质量第一，交钥匙工程，全流程技术支持，支持贴牌定制，永久线上视频技术支持。

我们的优势

精密精准

艾派克机械极致追求精度，依托五轴联动加工中心等高精度设备，误差达微米级，可满足航空航天等高端行业严苛要求。

稳定可靠

艾派克机械产品稳定性突出，经极端环境测试，优化结构、选材与工艺，故障低于行业平均，为企业生产提效护航。

模块灵活

艾派克机械采用模块化设计，模块标准化可灵活组合，适配多样需求，缩短交付与改造时间，降低企业运营成本。

先进智能

艾派克紧跟数字化趋势，融入智能化技术，配传感器、控制系统与 AI，实现自动操作、监测预警及参数优化，提效提质。

节能环保

艾派克重视节能环保，优化产品结构与动力系统，选用环保材料及绿色工艺，降低能耗与污染物排放。

耐用持久

艾派克机械产品耐用性出色，恶劣环境可长期稳定运行，优质选材搭配先进表面处理，优化结构延长寿命，降低客户成本。

操作简便

艾派克机械兼顾人机工程学，操作界面直观简洁，配操作手册与培训，自动化程度高，上手快、操作易。

优质服务

艾派克提供全方位优质售后，售前选型建议、售后一站式服务，专业团队支持和客户反馈机制，提升满意度。

研发与技术实力

公司拥有一支专业的机械技术研发团队，团队成员涵盖机械设计、自动化控制、材料科学等多领域专业人才，能够开展机械产品的设计、研发与改进工作。有能力在机械制造工艺、自动化技术、智能化控制等方面进行创新。

生产制造实力

艾派克拥有先进的生产设备和制造工艺是衡量机械科技企业实力的重要指标。可能配备了高精度的数控机床、自动化加工中心、先进的焊接设备等，能够实现复杂零部件的精确加工和高效生产。具备科学的生产管理体系，能够合理安排生产计划、控制生产成本、保证产品质量。

市场与客户实力

艾派克在所处的机械科技细分市场中占据一定的市场份额，说明其产品和服务得到了市场的认可。市场份额的大小反映了公司在市场中的竞争地位和影响力，较高的市场份额意味着公司具有较强的市场竞争力和品牌知名度。拥有广泛的客户群体，包括工业企业、制造业企业、工程承包商等。不同行业的客户需求多样，能够满足多个行业客户的需求，说明公司的产品具有通用性和适应性。

人才与管理实力

除了研发和生产人才外，我们还拥有一支高素质的管理、销售、售后服务人才队伍。　　管理水平：具备良好的企业管理水平，包括战略规划、组织协调、人力资源管理、财务管理等方面。通过科学的管理方法和手段，能够合理配置企业资源，提高企业的运营效率和经济效益。同时，注重企业文化建设，营造积极向上、团结协作的工作氛围，增强企业的凝聚力和战斗力

常见问题

我需要多大产能的橡胶挤出流水线？

产能由你的日产量、小时产出目标决定。要区分小试打样、中小批量量产、大规模工业化生产。要综合胶料种类、制品截面大小，不能单纯看设备铭牌参数。提供你的产品规格、每日目标产量，我们协助核算匹配合适规格挤出主机与整条流水线。

如何选择橡皮筋生产用橡胶机械设备？

橡皮筋生产线重点关注炼胶‑挤出‑冷却‑裁切切圈整套工艺。优先确认原料是天然橡胶还是合成橡胶，明确目标产能；挤出机螺杆、料筒要选用耐磨材质，冷却定型系统必须稳定，裁切机构精度直接影响橡皮筋尺寸一致性。可以选择标准成套产线，也可根据场地、产量做定制化设计，保证出圈均匀、断料少、不良率低。

橡胶机械设备还需要配置哪些辅助设备？

循环冷却水系统、空压机、上料配料系统、胶片冷却装置、收卷裁断机构、废气处理装置、物料输送机构等，根据产品工艺选配。

橡胶产品质量由哪些因素决定？

橡胶成品质量，核心由**原材料配方、胶料混炼工艺、成型设备、加工工艺参数、硫化工艺、后处理、设备状态、生产环境**八大维度共同决定，橡胶机械设备流水线是实现质量稳定的硬件基础。　　## 1、原材料与配方（根源）　　1.生胶种类：天然橡胶、丁苯、顺丁、丁腈、氯丁、再生胶等，直接决定成品弹性、耐磨、耐油、耐老化性能。　　2.配合剂：炭黑、白炭黑、硫化剂、促进剂、防老剂、增塑剂、填充料。填料多少影响硬度、拉伸、耐磨；硫化体系决定交联程度。　　3.原料纯度：杂质多会出现气泡、颗粒、裂口、外观缺陷。　　>配方再好，如果混炼设备不行，也做不出合格胶料。　　## 2、混炼质量（最关键前置工序）　　混炼就是把生胶+助剂均匀混合，**胶料混炼好坏，决定半成品80%基础质量**。　　- 密炼/开炼设备状态：转子磨损、温度控制不准、压力不足，会造成分散不均，出现硬度忽高忽低，制品性能波动。　　- 混炼工艺：加料顺序、混炼时间、温度、冷却流程。温度过高会焦烧；混炼不足助剂分散差；混炼过度胶料性能下降。　　-胶片冷却：混炼后冷却不到位，胶料内部应力大，后期制品变形、气泡。　　## 3、成型设备与成型工艺　　不同产品：橡皮筋、密封圈、胶板、胶管、止水带、橡胶杂件，成型方式分挤出、压延、模压注压。　　1.挤出：螺杆、料筒磨损，温控不稳定，会造成胶条表面麻面、尺寸波动、气孔。　　2.压延：辊筒间隙精度，直接决定胶片厚度均匀度。　　3.模压/注压：模具精度、进料流道设计，影响产品尺寸、飞边、缺料。　　4.流水线精度：输送、裁切、收卷精度差，半成品尺寸偏差，成品一致性差。　　## 4、硫化工艺（决定最终物理性能）　　硫化是橡胶从塑性变成弹性制品的核心步骤，**温度、时间、压力三要素**。　　-温度过高：过硫，橡胶变脆、弹性下降；　　-温度过低/时间不够：欠硫，发软、强度差、容易变形、不耐老化；　　-压力不足：制品内部气泡、疏松、分层。　　硫化设备（硫化机、硫化罐、连续硫化线）温控、压力是否稳定，直接决定整批产品是否一致性。　　## 5、后处理工序　　冷却定型、裁断、修边、退火、二次处理：　　挤出制品没有充分冷却定型，会收缩变形；裁切刀具磨损，产品毛边多；应力没有释放，后期使用容易开裂。　　## 6、设备本身状态　　再好配方工艺，设备老化就会质量失控：　　-密炼机转子磨损、挤出螺杆料筒磨损→混炼、挤出不稳定；　　-温控系统故障，温度忽高忽低→焦烧、欠硫；　　流水线自动化控制差，人工干预多，批次之间质量波动大。　　>这也是采购橡胶机械流水线不能只看价格的原因。　　## 7、生产环境　　温湿度、粉尘：粉尘混入胶料造成表面缺陷；环境温差大，胶料存放受潮，会产生气泡。　　## 8、人员操作管理　　加料误差、工艺参数随意改动，同样设备同样配方，不同人员做出来产品质量差距很大。

制作橡胶垫片需要哪些设备？

分两种工艺。模压工艺：密炼机、开炼机、压延机、硫化模压机、模具；挤出裁切工艺：密炼开炼设备、挤出机、压延出片、冷却收卷、裁断设备。小批量多用模压硫化机；大批量垫片优先胶片挤出压延+裁切流水线。

如何降低橡胶生产线产品不良率？

稳定原材料品质；保障混炼工序胶料均匀；定期检修挤出、压延、硫化设备，保证温控压力稳定；规范硫化工艺三要素；做好半成品冷却定型；易损件定期更换；建立生产点检制度。

是否提供海外现场安装调试？

可提供海外上门安装，可安排工程师上门调试，也可远程视频调试，同时提供完整操作手册。

橡胶制品硬度不均匀是什么原因？

主要原因：胶料混炼分散不充分；密炼、开炼设备转子磨损；温控系统波动；加料配比误差；胶料存放受潮。需要优化混炼工艺，检修更新炼胶设备，严格管控原料配比。

去哪里采购橡胶机械设备流水线备件？

橡胶流水线备件原厂断供、外购配件尺寸不匹配是很多工厂的常见难题。厦门启科创达设计研究院可提供橡胶机械配件定制适配服务，针对密炼、开炼、挤出、硫化、橡皮筋生产线等设备，可依据图纸、旧件实物或者现场测绘完成配件开发，解决备件采购难问题，保障设备快速恢复生产。

生产O型圈选哪套橡胶混炼生产线好？

O型圈对胶料均匀度要求很高，优先配置密炼机+开炼机的混炼系统，保障填料分散均匀。混炼完成后配合压延出片，再对接模压硫化设备。如果产量较小，选用中小型密炼炼胶线；大批量生产可配置全自动配料混炼整套流水线。重点关注温控精度、压力控制，避免胶料硬度波动，保障O型圈密封性能稳定。
